Dinamik kuchlanishni tiklashning tarkibiy usuli

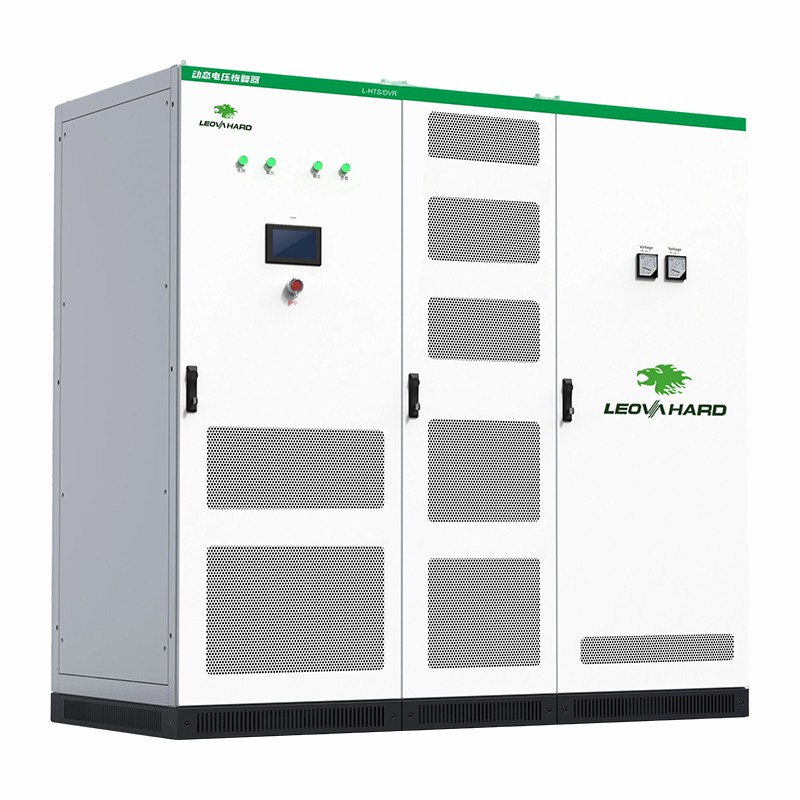

Dinamik kuchlanishni tiklovchi (DVR) quvvat elektroniği texnologiyasiga asoslangan dinamik kuchlanish kompensatsiyasi qurilmasi sifatida uning umumiy ishlashi uchun ilmiy asoslangan kompozitsiya usuli va modulli strukturaviy dizaynga tayanadi. Aniq funktsional bo'linish va organik integratsiya orqali turli komponentlar elektr tarmog'idagi kuchlanish pasayishlari, o'sishlar, garmonikalar va uch fazali nomutanosiblik kabi quvvat sifati muammolarini tezda bostirish uchun hamkorlikda ishlaydi.



DVR ning asosiy komponentlari odatda energiya saqlash bloki, quvvatni o'zgartirish bloki, ulash birligi, o'lchash va boshqarish bloki va yordamchi tizimlarni o'z ichiga oladi. Energiyani saqlash birligi, odatda, quvvatni o'zgartirish jarayoni uchun barqaror shahar energiya manbasini ta'minlash uchun mas'ul bo'lgan DC avtobus kondansatör banki yoki batareyalar bankidan iborat. Uning quvvati va kuchlanish darajasi kompensatsiya quvvati va davomiyligi talablari asosida aniqlanadi. Quvvatni o'zgartirish bloki DVR ishining asosiy qismi bo'lib, u to'liq boshqariladigan quvvat elektron qurilmalaridan (masalan, IGBT va SiC MOSFET) tayyorlangan uch fazali ko'prik inverteridan iborat. U doimiy quvvatni kattaligi boʻyicha teng va yoʻnalishi boʻyicha tarmoq kuchlanishining gʻayritabiiy komponentlariga qarama-qarshi boʻlgan oʻzgaruvchan tok kompensatsion kuchlanishiga aylantirib, yuqori aniqlikdagi dinamik regulyatsiyaga erishadi.



Birlashma birligi asosan birlashtiruvchi transformator yoki ketma-ket reaktorni o'z ichiga oladi. Uning vazifasi inverterdan chiqadigan kompensatsiya kuchlanishini elektr tarmog'i va yuk o'rtasidagi chiziqqa xavfsiz va samarali kiritish, shu bilan birga asosiy zanjir va elektr tarmog'i o'rtasida zarur elektr izolyatsiyasini ta'minlash, umumiy tartib shovqinlarini bostirish va uskunaning izolyatsiyasini himoya qilishdir. O'lchov va boshqaruv bloki yuqori aniqlikdagi kuchlanish va oqim datchiklari va yuqori-tezlikli raqamli kontrollerdan (masalan, DSP yoki FPGA) iborat. U elektr tarmog'i va yuk tomonidagi elektr parametrlarini haqiqiy-vaqtda namuna olish va tahlil qilish hamda kompensatsiya vazifasini bajarish uchun quvvat konversiya blokini boshqarish uchun oldindan o'rnatilgan boshqaruv algoritmiga muvofiq modulyatsiya buyruqlarini yaratish uchun javobgardir. Ushbu bosqich, shuningdek, yuqori darajadagi monitoring tizimi bilan ish holati va nosozlik ma'lumotlarini-almashtirish uchun aloqa interfeysiga muhtoj.



Yordamchi tizim sovutish, himoya qilish va monitoring quyi tizimlarini o'z ichiga oladi. Sovutish tizimi odatda yuqori{1}}chastotali almashtirish va yuqori{2}}joriy sharoitlarda quvvat qurilmalari haroratining oshishi xavfsiz diapazonda qolishini ta'minlash uchun havo sovutish yoki suyuq sovutishdan foydalanadi. Himoya tizimi haddan tashqari kuchlanish, haddan tashqari oqim, haddan tashqari harorat va qisqa tutashuvdan himoya qilishni o'z ichiga oladi-, ular g'ayritabiiy ish sharoitida energiya yo'llarini tezda uzib qo'yishi mumkin. Monitoring quyi tizimi inson{6}}mashina interfeysi va masofaviy diagnostika funksiyalarini taʼminlaydi, bu esa texnik xizmat koʻrsatuvchi xodimlarga uskunaning sogʻligʻi holatini kuzatishga yordam beradi.



Konfiguratsiya nuqtai nazaridan, DVR-lar ko'pincha modulli dizayn yondashuvini qo'llaydi, ular energiyani saqlash, inversiya, ulash va boshqarish kabi funktsiyalarni mustaqil modullarga o'z ichiga oladi. Bu standartlashtirilgan ishlab chiqarish va disk raskadrovkani osonlashtiradi va yuk hajmi va sayt sharoitlari asosida moslashuvchan kengaytirish yoki ortiqcha konfiguratsiyaga imkon beradi. Ushbu tuzilgan va ierarxik konfiguratsiya nafaqat uskunaning ishonchliligi va texnik xizmat ko'rsatish qobiliyatini yaxshilaydi, balki uni sanoat, ma'lumotlar markazlari va yangi energiyaga kirish kabi turli stsenariylarda keng qo'llash uchun mustahkam poydevor yaratadi.
