Quvvat sifati uchun konditsioner
Yuqori va past kuchlanishli muammolarni hal qilish
UPQC qurilmasi Tayvanda yuqori va past kuchlanish muammolarini samarali hal qila oladi. Haddan tashqari yuqori yoki past kuchlanish tufayli elektr jihozlarining shikastlanishiga yo'l qo'ymaslik uchun qishloq elektr tarmoqlarida umumiy chiziqli kuchlanish o'zgarishi stsenariylarida muhim rol o'ynashi mumkin.
Chiqish kuchlanishini avtomatik ravishda barqarorlashtirish
Qurilmada real vaqtda tarmoqdagi kuchlanish maʼlumotlarini aniqlaydigan toʻliq avtomatlashtirilgan boshqaruv funksiyasi mavjud. O'rnatilgan chiqish voltaji bilan solishtirgandan so'ng, barqaror chiqish kuchlanishini ta'minlash uchun kompensatsiya kuchlanishini moslashuvchan boshqaradi va chiqish voltajining aniqligi ± 3% dan kam yoki teng bo'lishi mumkin.
Quvvat sifati uchun konditsioner
Yuqori va past kuchlanishli muammolarni hal qilish
UPQC qurilmasi Tayvanda yuqori va past kuchlanish muammolarini samarali hal qila oladi. Haddan tashqari yuqori yoki past kuchlanish tufayli elektr jihozlarining shikastlanishiga yo'l qo'ymaslik uchun qishloq elektr tarmoqlarida umumiy chiziqli kuchlanish o'zgarishi stsenariylarida muhim rol o'ynashi mumkin.
Chiqish kuchlanishini avtomatik ravishda barqarorlashtirish
Qurilmada real vaqtda tarmoqdagi kuchlanish maʼlumotlarini aniqlaydigan toʻliq avtomatlashtirilgan boshqaruv funksiyasi mavjud. O'rnatilgan chiqish voltaji bilan solishtirgandan so'ng, barqaror chiqish kuchlanishini ta'minlash uchun kompensatsiya kuchlanishini moslashuvchan boshqaradi va chiqish voltajining aniqligi ± 3% dan kam yoki teng bo'lishi mumkin.
Mahsulot tarkibi
Bu qanday ishlaydi:

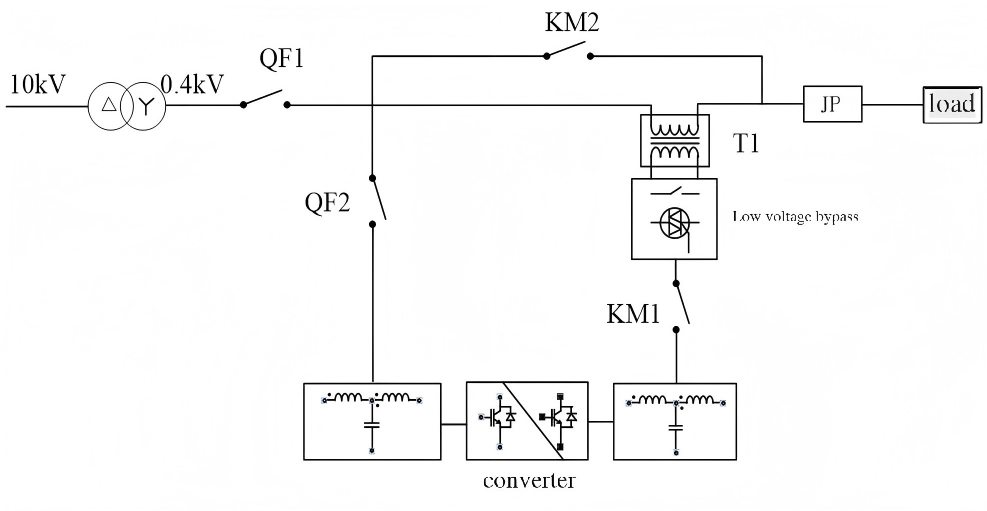

UPQC ulash transformatori tizimi tomoni orqali tarqatish transformatori va JP shkafi o'rtasida ketma-ket ulanadi. U to'liq avtomatlashtirilgan va boshqariladi. U real vaqtda tarmoqdagi kuchlanish ma'lumotlarini aniqlaydi va uni belgilangan chiqish voltaji bilan taqqoslaydi. Kompensatsiya qilinishi kerak bo'lgan kuchlanish konvertor qismi orqali moslashuvchan tarzda boshqariladi va chiqish kuchlanishi moslashuvchan tarzda o'rnatiladi. İnverterning chiqish kuchlanishi ulanish transformatori orqali tizimga ulanadi, ya'ni minimal kompensatsiya quvvatiga erishish uchun faqat farq qismini kompensatsiya qilish kerak.
Mahsulot xususiyatlari
Tizim yuqori samaradorlik va tezkor javobga ega:u doimiy ravishda uch fazali kuchlanishni kompensatsiya qila oladi-, javob vaqti 5ms dan kam yoki unga teng va umumiy samaradorlik 98% ga etadi.
Yuqori ishonchlilik: multi-level protection, simple circuit, high reliability, and low maintenance requirements; product switching frequency >100 kHz, kichik chiqish to'lqinli oqimi, yaxshiroq boshqaruv effekti, kamroq yo'qotish va uzoqroq mahsulot muddati.
Modulli dizayn:Modulli dizayn texnik xizmat ko'rsatishni osonlashtiradi, ekspluatatsiya va texnik xizmat ko'rsatish xodimlarining ish yukini samarali ravishda kamaytiradi va foydalanish va texnik xizmat ko'rsatish xarajatlarini kamaytiradi.
Maxsus ishlov berish jarayoni:Modul yuqori himoya darajasiga ega bo'lgan ilg'or qozon texnologiyasini o'z ichiga oladi; og'ir muhitlar uchun ko'proq mos keladi.
Mustaqil dizayn:Saytda qurilishni osonlashtirish uchun-tashqarida mustaqil o'rnatishdan foydalaning.
Ko'p funktsiyali dizayn:U ishlatish va texnik xizmat ko'rsatish ish yukini (transformatorni sozlashning hojati yo'q), pog'onasiz kuchlanishni tartibga solish, reaktiv quvvat kompensatsiyasi, ixtiyoriy harmonik nazorat va ixtiyoriy uch{0}}fazali muvozanatni kamaytirishi mumkin.
Qo'llash doirasi
Mavsumiy yuklarni taqsimlash maydoni
Mavsumiy yuk o'zgarishlari aniq bo'lgan elektr energiyasini taqsimlash joylarida, masalan, turistik diqqatga sazovor joylar va qishloq xo'jaligi ishlab chiqarish joylarida yukning eng yuqori nuqtalari va vodiylari juda katta farq qiladi, bu esa kuchlanishning keskin o'zgarishiga olib keladi. UPQC barqaror quvvat ta'minotini ta'minlash uchun real vaqtda kuchlanishni aniqlashi va sozlashi mumkin.
Kichik gidroenergetikani taqsimlash hududiga kirish
Kichik gidroenergetikaning ulanishi gidroenergetika ishlab chiqarishning beqarorligi tufayli tarmoq kuchlanishining o'zgarishiga olib keladi. UPQC bunday tebranishlar bilan samarali kurashishi, kuchlanish sifatini ta'minlashi va elektr ta'minoti ishonchliligini oshirishi mumkin.
Uzoq masofali elektr ta'minoti va tarqatish maydoni
Uzoq{0}}uzoqlikdagi elektr ta'minoti liniyalari katta qarshilik va yuqori kuchlanish yo'qotilishiga ega va terminal kuchlanishi og'ishlarga moyil. UPQC kuchlanishni bosqichma-bosqich sozlashni amalga oshirishi, kuchlanish farqlarini qoplashi va oxirgi -foydalanuvchi kuchlanishining malakali ekanligini taʼminlashi mumkin.
Elektr tarqatish maydoniga fotovoltaik yangi energiya kirish
Fotovoltaik yangi energiya ishlab chiqarish yorug'lik kabi omillarga ta'sir qiladi va quvvat chiqishi beqaror, bu kuchlanishning o'zgarishiga olib keladi. UPQC kompensatsiya kuchlanishini moslashuvchan tarzda boshqarishi va stansiya hududida kuchlanishni barqarorlashtirishi mumkin.
Tafsilotli ro'yxat
| Elektr parametrlari | |
| Simlarni ulash usuli | Uch{0}}to'rtinchi fazali-sim |
| Kirish kuchlanishi | AC240~460V |
| Ishlash chastotasi | 50Hz±5% |
| Mahsulot spetsifikatsiyalari | 100kVA, 160kVA, 200kVA, 320kVA, 400kVA |
| Shovqin | ＜65dB |
| Texnik xususiyatlari | |
| Kommutatsiya qurilmalari | IGBT |
| Issiqlikni yo'qotish usullari | Intellektual havo sovutish |
| Issiqlik tarqalishini nazorat qilish | Moslashuvchan fan tezligini sozlash |
| Himoya funktsiyalari | Xatolarni aylanib o'tish, haddan tashqari oqim, haddan tashqari issiqlik va haddan tashqari kuchlanishdan himoya qilish |
| Mahsulot samaradorligi | |
| Kuchlanishning aniqligi | ±1% dan kam yoki unga teng |
| Umumiy samaradorlik | ＞98.5% |
| To'liq javob vaqti | ＜5ms |
| Chiqish kuchlanishini sozlash diapazoni | 100kVA: ±20%, 160kVA: ±20%, 200kVA: ±15%, 320kVA: ±10%, 400kVA: ±8%; Boshqa bosimni tartibga solish diapazonlari sozlanishi mumkin. |
| Displey interfeysi | |
| Displey ekrani | APP/Masofadan boshqarish |
| Til | Xitoy, ingliz, sozlanishi til |
| Batareya displeyi | Parametrlarni boshqarish, tizim vaqt jurnali, kuchlanish hodisalari jurnali, hodisalarni qayd etish va ma'lumotlarni yozish |
| Aloqa interfeysi va protokol turi | RS485, Modbus protokoli; 4G/WiFi |
| Atrof-muhit sharoitlari | |
| Ishlash harorati | -25 daraja ~+45 daraja |
| Nisbiy namlik | 95% dan kam yoki teng, kondensatsiya yo'q |
| Balandlik | ＜2000m |
| Boshqalar | |
| Himoya darajasi | IP44, boshqa reytinglar moslashtirilishi mumkin. |
| O'rnatish usuli | Tashqarida bitta qutb/tuproq qutbi/H-qutb |
Q&A
Tarqatish transformatorlari bilan qanday muammolar mavjud?
Chiqish kuchlanishi beqaror, yo'qotish kuchayadi, harmoniklar hosil bo'ladi va kondansatkichdan samarali foydalanish mumkin emas.
1.Mavjud taqsimlovchi transformatorlar{1}}yuk kuchlanishini tartibga solishda ishlay olmaydi va chiqish kuchlanishi elektr tarmogʻi yoki yukdagi oʻzgarishlar bilan oʻzgaradi, bu esa chiqish kuchlanishining beqaror boʻlishiga olib keladi.
2.Yuqori kuchlanish reaktiv quvvat kompensatsiyasining kiritilishiga to'sqinlik qiladi va stansiya hududidagi reaktiv quvvat elektr ta'minoti uchidan ta'minlanishi kerak, bu esa yo'qotishlarni oshiradi.
3.Yuqori kuchlanish temir yadroning magnit zichligining oshishiga olib keladi, bu esa yukni yo'qotishning-o'sishiga olib keladi.
4.Yuqori kuchlanish temir yadroning magnit bilan to'yingan bo'lishiga olib keladi, bu esa chiqish kuchlanishining to'lqin shaklining buzilishi va harmonik hosil bo'lishiga olib keladi.

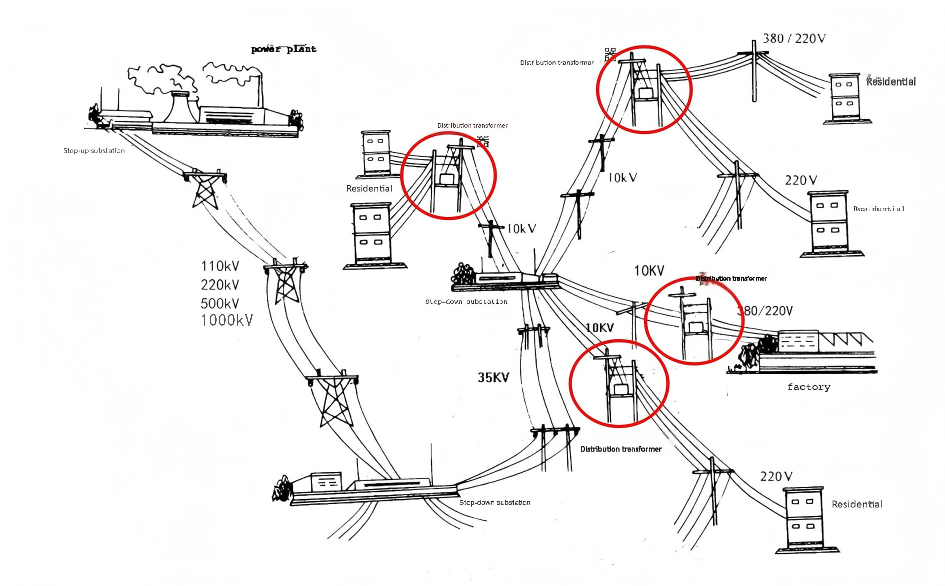

Nima uchun UPQC kerak?
--Tarqatuvchi transformator kerak-Tarqatuvchi transformator talablari
1.Yuklashning eng yuqori kuchlanish holati
Qishloq elektr tarmoqlarida 10kV liniyaning oxirgi kuchlanishining eng yuqori yuklanish davrida malakali bo'lishini ta'minlash uchun podstansiyaning 10kV chiqish kuchlanishi 11kV dan yuqori bo'lishi uchun o'rnatiladi. Ammo shunga qaramay, past kuchlanish kuchlanishi hali ham 160V ga teng bo'lishi mumkin.
2.Load vodiysi kuchlanish holati
Yuk past bo'lganda, butun 10 kV liniyaning kuchlanishi 11 kV gacha oshadi va past kuchlanishli kuchlanish ham oshadi, ko'pincha 260 V gacha, kuchlanishning keng diapazoni o'zgaradi.
3.Kuchlanishning beqarorlik ta'siri
Yuqori va past kuchlanishlar elektr jihozlarining normal ishlashiga ta'sir qiladi, uskunaning ishlash muddatini qisqartiradi, shuningdek, ba'zi kuchlanishga sezgir uskunalarga-ziyon yetkazishi, aholi va korxonalarning elektr energiyasidan normal foydalanishiga ta'sir qilishi mumkin.
